2026年11月更新：距離表示と品質表示の違い、追跡を失った際の確認を図解で補足しました。古いFAQと案内リンクの文言を更新し、冒頭の説明と見出しを整理しました。
ハンディスキャンの距離は機種・モードの範囲と距離表示で確認し、形状やマーカーを見失わないように動かします。追跡を失ったら取得済みの場所へ戻り、正しい位置に復帰したことを確かめてから続けてください。

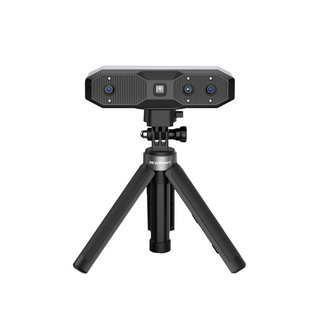

この記事に関連する製品
写真から製品の用途・構成を確認できます。適合は対象物と必要な成果物に合わせてご相談ください。
動かす前に、必要な面と一周の経路を決める
最初に対象の全体を見て、裏面、深い穴、狭い隙間など取りにくい場所を特定します。途中で無理に手首を返すより、対象の置き方や自分の移動経路を調整できるかを確認してください。
ワイヤレス対応でもPCが必要な機種があります。SIMSCAN-S Gen2やFreeScan UE Pro2を検討する場合も、PC・通信・電源を含む作業空間を確認します。本体だけを持てることと、全工程を本体だけで完結できることは別です。
例えばFreeScan UE Pro2取説2.1.2.0の無線接続図にも、PCとルーター、電源の経路が描かれています。ケーブルの有無だけで作業場所を決めず、使用する構成でデータと画面を確認できるか確かめます。
ハンディスキャンの距離表示と追跡状態を確認する
距離の目安は機種や光源のモードで変わります。取扱説明書の範囲と、ソフトの距離・追跡状態の表示に従ってください。近づけるほど必ず細部がよく取れるわけではありません。
FreeScan UE Pro2取説2.1.2.0の距離表示は、青が遠い、緑が適正、赤が近いという例です。一方、同版のデータ品質表示では、青が良好、黄が不足を示します。距離と品質で色の意味が異なるため、どの表示を見ているかを先に確認してください。
この品質表示は、すべてのスキャンモードで使えるわけではありません。他の機種や版へ色の意味をそのまま当てはめず、画面の項目名と取扱説明書を照合します。
| 画面で見える症状 | 先に確認すること |
|---|---|
| 取得が止まる・位置を失う | 距離、移動、特徴やマーカーの見え方 |
| 二重面になる | 対象が動いたか、誤った位置で追跡が戻ったか |
| 穴の奥だけ欠ける | 光源とカメラの両方から見えるか |
| 色だけ不安定 | カラー取得条件と形状取得条件を分けて確認 |
追跡を失ったら、無理につなぎ続けない
すでに取得した特徴が分かる位置へ戻り、正しい姿勢に復帰したかを確認します。円筒や同じ模様の連続など、別の位置でも似て見える対象では、見た目だけで復帰を判断しないことが大切です。
誤ったデータが追加された場合は、機種の手順に沿って該当部分を取り除くか、区間を分けて再取得します。重なりが多いこと自体を二重面の原因と決めつけず、位置合わせと対象の動きを確認してください。
Revopoint公式の追跡復帰の説明でも、距離や露出、速すぎる移動を確認し、誤ったフレームを戻して取得済みの場所からゆっくり再開する流れが示されています。ボタン名や戻せる範囲はソフトで異なるため、他機種へ同じ操作を決め打ちしないでください。
取得後は、必要な部分を拡大して見る
全体が埋まったように見えても、縁や穴に必要なデータがない場合があります。重要箇所を拡大して確認し、メッシュ化や穴埋めの前に追加取得が必要かを判断します。
同じ対象を何度もなぞるだけで精度が上がるとは限りません。足りない面と基準を確認してから、取得する方向を追加します。レンズ等の清掃は、機種で指定された方法と用具に従ってください。
同じRevopoint資料は、構造光で同じ場所を過度に取る場合のノイズと、レーザーラインで反復して品質を高める場合を区別しています。「繰り返せばよい」「繰り返してはいけない」のどちらかに統一せず、使用モードと取得結果から判断します。
ハンディスキャンの距離は何cmにすればよいですか？
全機種共通の距離には決められません。機種とモードの取扱説明書を確認し、距離表示と追跡状態を見ながら動かします。近づけるほど細部が取れるとは限りません。
距離表示と取得品質の色は同じ意味ですか？
同じとは限りません。FreeScan UE Pro2の取説2.1.2.0では距離の青は遠いことを示しますが、データ品質の青は良好を示します。対象の表示項目と機種・版を確認してください。
追跡を失った場合はどう進めますか？
取得済みの特徴が分かる場所へ戻り、正しい位置と向きに復帰したかを確認します。誤ったデータがあれば機種の手順で該当部分を戻し、距離・露出・移動などを確認してから再開します。
