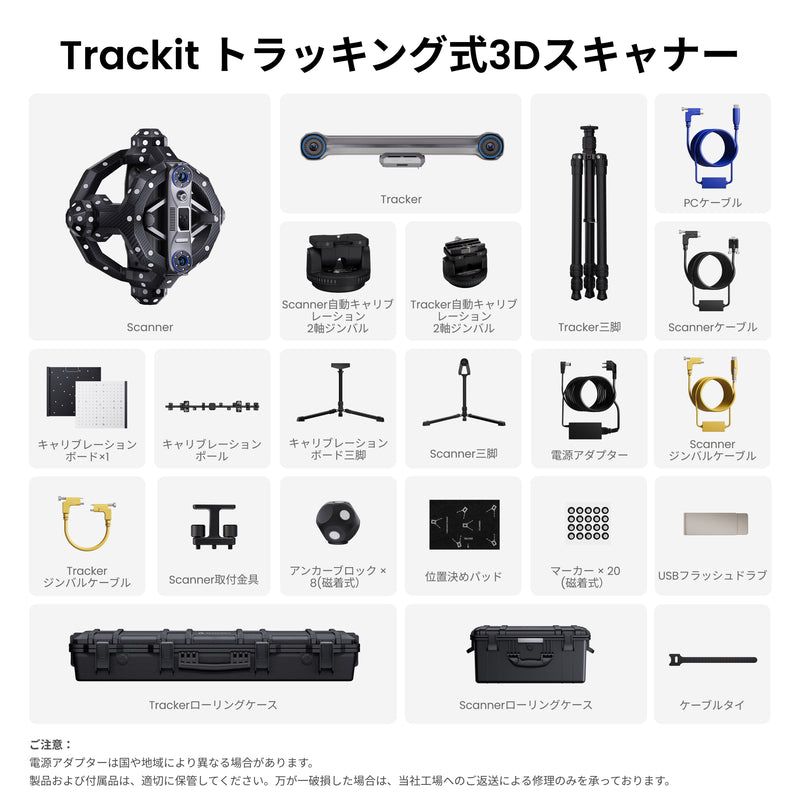

Revopoint Trackit（マーカー不要光学トラッキング式3Dスキャナー）スタンダードセット

　30本交差ラインレーザー
　体積精度0.02 mm + 0.04mm × L(m)

　完全自動校正プロセス

　マーカー不要スキャン

高精度・大小を問わずスキャン対応

優れたスキャン精度
品質管理での寸法検査や、リバースエンジニアリングのためのCAD変換対応3Dモデル作成を可能にする精密デジタル再現

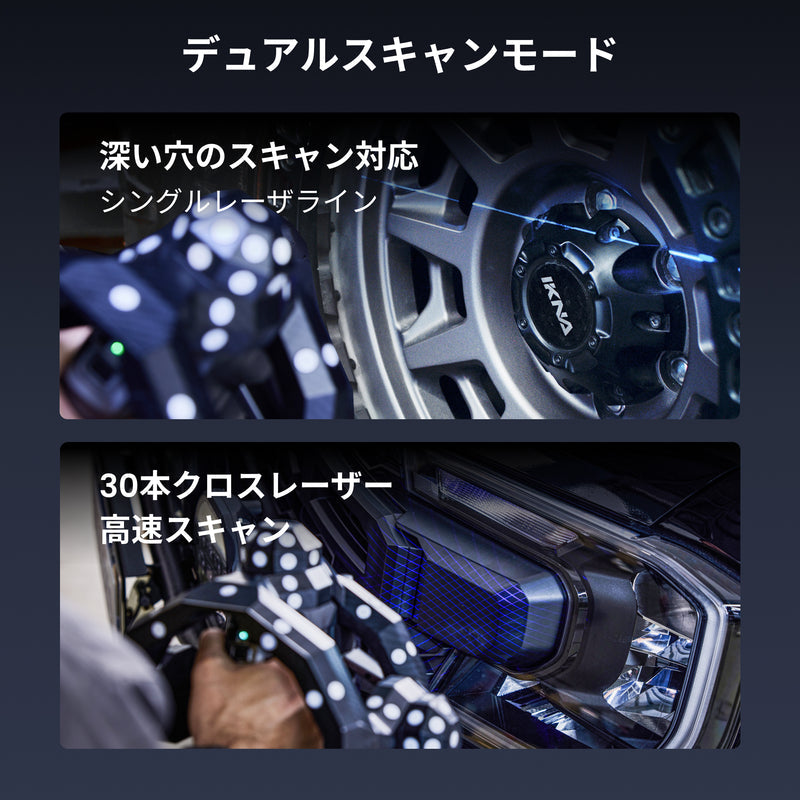

デュアルブルーレーザーキャプチャモード

高速スキャン：30本の交差ライン



スキャンスプレー不要で、暗色表面・光沢面を含む広域を効率的にスキャン

深穴対応：シングルライン

歯車の歯・深穴・微細溝・くぼみなどの精密形状を完全取得。

光学トラッキング＆スタンドアロンモード

光学トラッキングとハンドヘルド単体スキャンの2種類のブルーレーザースキャンモードを即時切り替え、多様なスキャン環境に対応。
ベースステーションが捕捉できない遮蔽領域や内部構造も、スタンドアロン機能で確実に取得。

光学トラッキング式スキャン

完全自立型ハンディスキャン

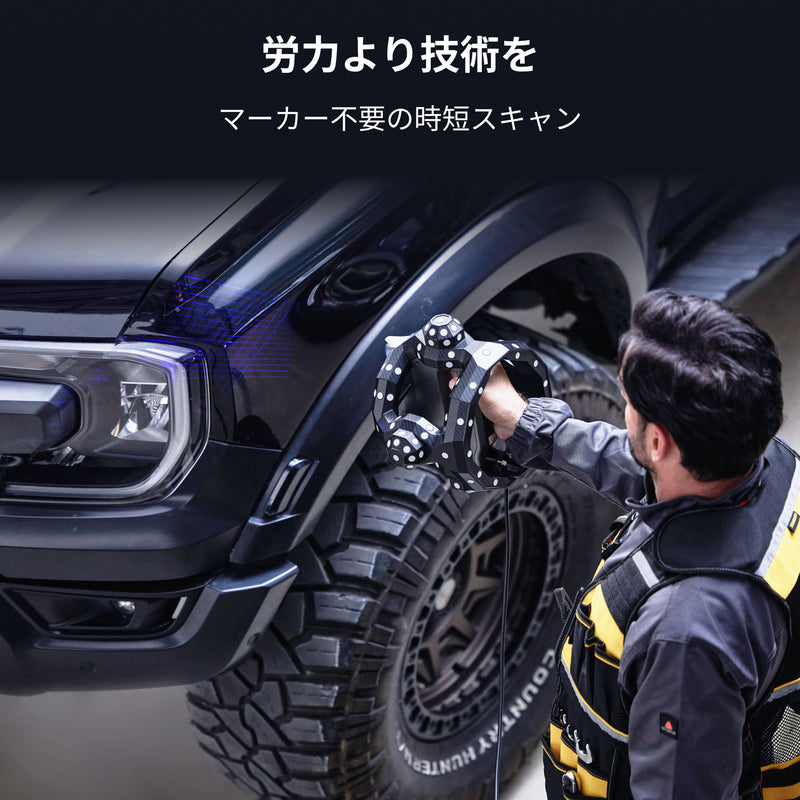

時間短縮 × ノンマーカー

Trackitトラッキング3Dスキャナーは、先進的な光学トラッキング式技術を採用。マーカー不要で装置自身の位置をリアルタイムに計測。

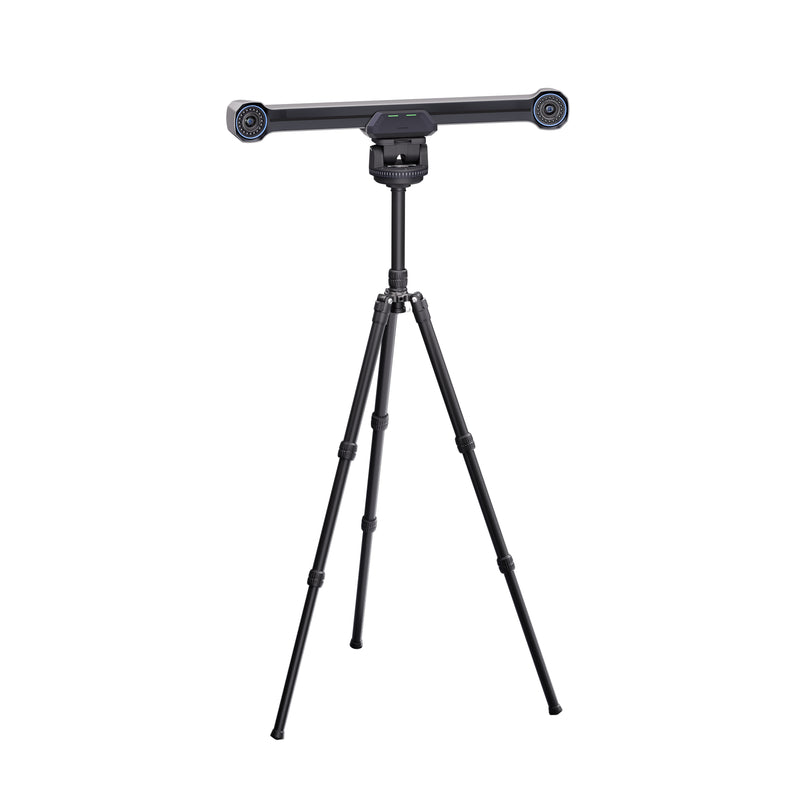

高精度な3Dデータを取得します。Trackitのデュアルカメラベースステーションにより、10mm～6mの測定対象物に対応し、3Dレーザースキャンの効率を飛躍的に向上。作業効率の大幅な改善を実現可能です。

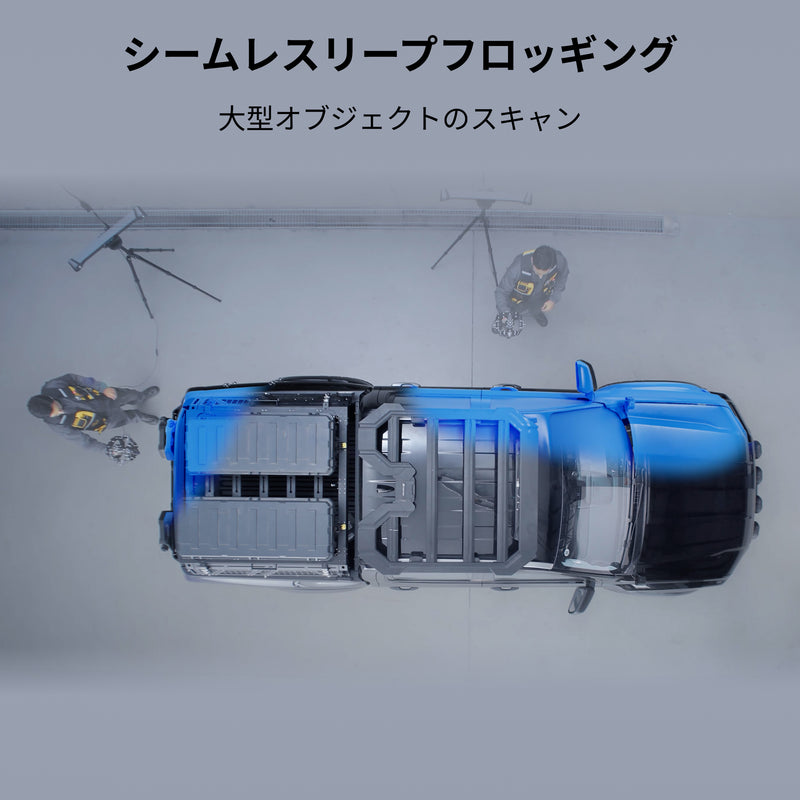

大型ワークピースの簡単スキャン

Trackitベースステーションを蛙飛び法で対象物周囲に移動させながら、最大150万回/秒の速度で表面をスキャン。
基盤ブロックシステムが移動時のフレーム位置を自動補正するため、プロ品質の3Dモデルを効率的に構築できます。
高調整性の三脚架により、多様な計測シナリオへ即時対応が可能です。

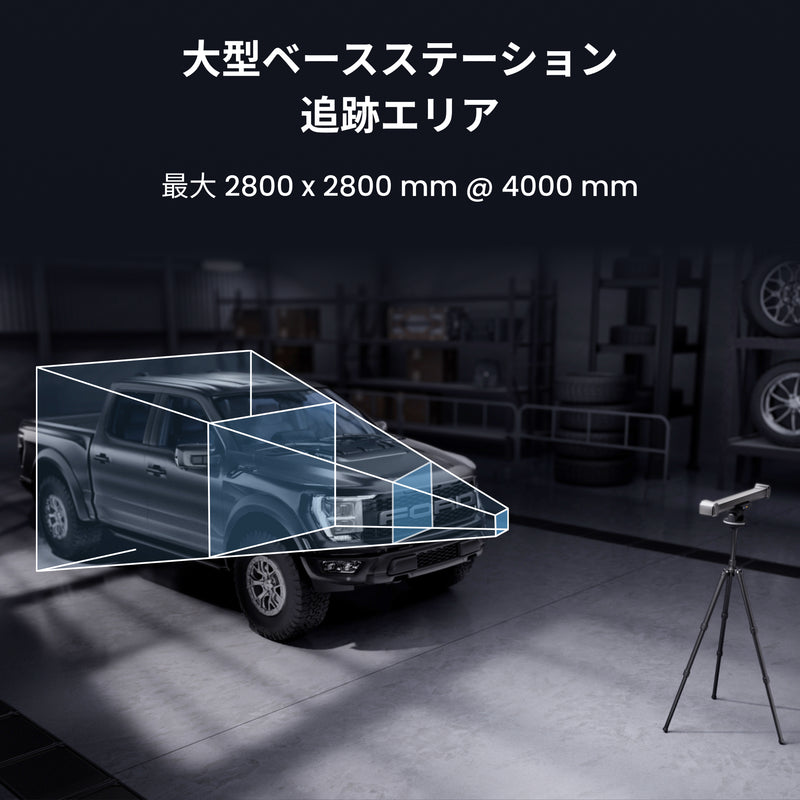

最大トラッキング範囲：2800 x 2800 mm @ 4000 mm
移動操作性：6m延長ケーブル対応
トラッカー有効測距範囲：1.5～4m

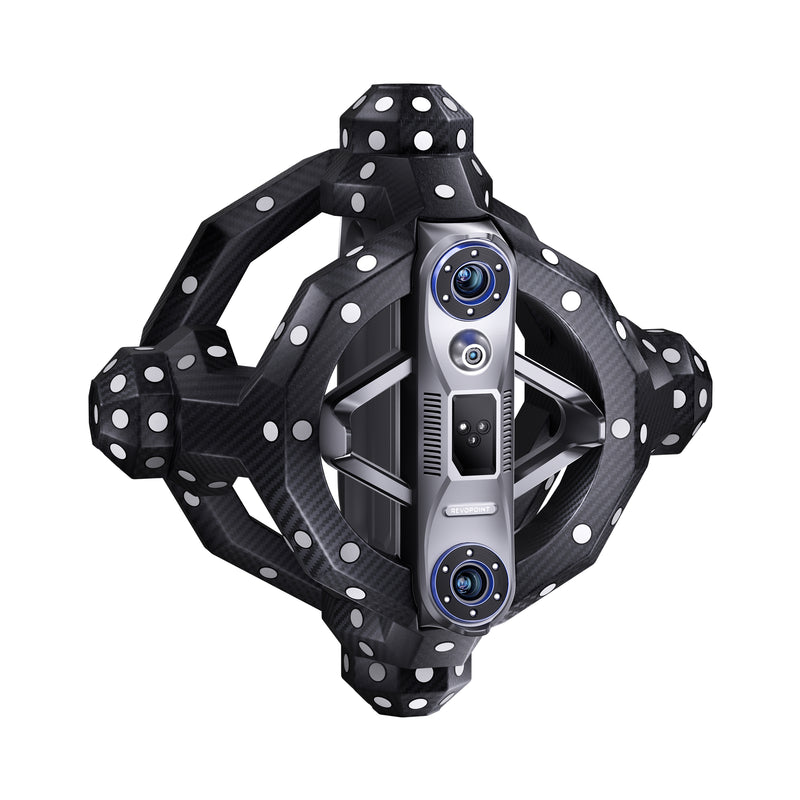

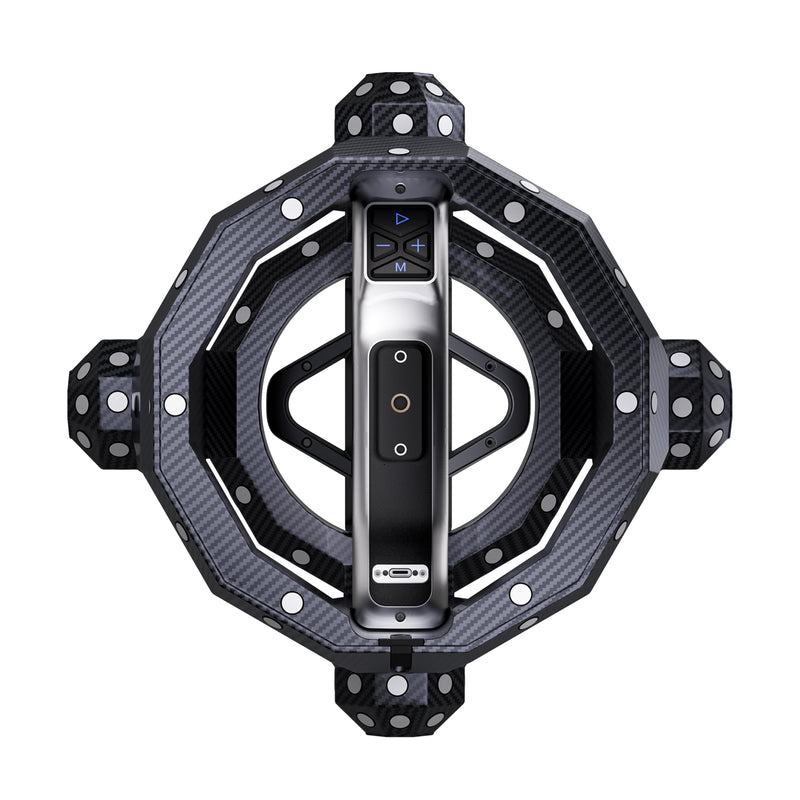

耐久性の高い一体型カーボンフレーム

Trackitの耐久性抜群の一体型カーボンファイバーフレームにより、フレーム変形によるマーカー位置ずれが発生せず、毎回一貫したスキャンデータを保証。過酷な環境下での使用に耐える頑丈かつ軽量設計で、長時間のスキャン作業でも疲れにくい構造です。

超精密テクスチャマッピング

Trackitの高精細RGBカメラにより物体表面の質感を忠実に再現。鮮明な3Dモデルを生成するか、取得したテクスチャデータを『Revo Measure』 で連携させれば、高精度計測とプロ品質の報告書作成を実現します。

Trackit ロボット3Dスキャンシステム

6軸協働ロボットにTrackit光学トラッキング式3Dスキャナーを搭載。
直径0.5mの複雑形状部品に対し、体積精度0.05mmを達成する完全自動化点群取得を実現します。
詳細はこちら

インテリジェント温度監視

高感度温度センサーがトラッカー/スキャナー本体の温度変動をリアルタイム表示。温度起因の精度偏差を防止し、高精度3D計測を維持。

Revo Track：工業用高品位ソフトウェア

Revo Trackitは直感的な操作と無償提供が特長の統合ソフトウェア。
スキャン・編集・処理・校正を一貫して実行し、産業用3Dスキャンソリューションを実現します。
対応出力形式：PLY、OBJ、STL、ASC、3MF、GLTF、 FBX

スキャン

詳細なスキャン設定により、スキャンプロセスのあらゆる側面を制御し、最適な点群データ取得を保証します。
リアルタイムの点群モニタリングで十分なデータが取得できているかを確認し、
常に完璧なスキャンを実現します。

処理

ワンクリック編集で生の点群データを自動処理。
または、融合やメッシュ生成ツールを用いて完全に微調整できます。

編集

多様な選択・クリーニングツールで、不要なデータを素早く削除、穴埋め、スムーズ、3Dモデルの簡素化を実行できます。

マージ

大規模で複雑なプロジェクトは部分ごとにスキャンし、その後、スキャンデータを自動または手動で結合して完全なモデルを作成します。

エクスポート

主要な品質管理、CAD、3Dスライシング、3Dモデリングのプロフェッショナル向けソフトウェア全てでサポートされている形式でスキャンデータを出力。
既存のワークフローへのシームレスな統合を実現します。

3D計測ソリューション

Revo Design ソフトウェア

Revo Design（QUICKSURFACE Liteと同等機能）は、3Dスキャンとエンジニアリング設計の連携を最適化。
3DスキャンデータからCADモデルへの変換を効率化します。
強力なメッシュ編集・自由曲面/パラメトリックモデリング・スキャンtoCADワークフローを備え、逆工学・製品開発・工業デザインに最適なソリューションです。

Revo Measure ソフトウェア
