Bambu Lab ワイヤレス充電器キット-K012

概要

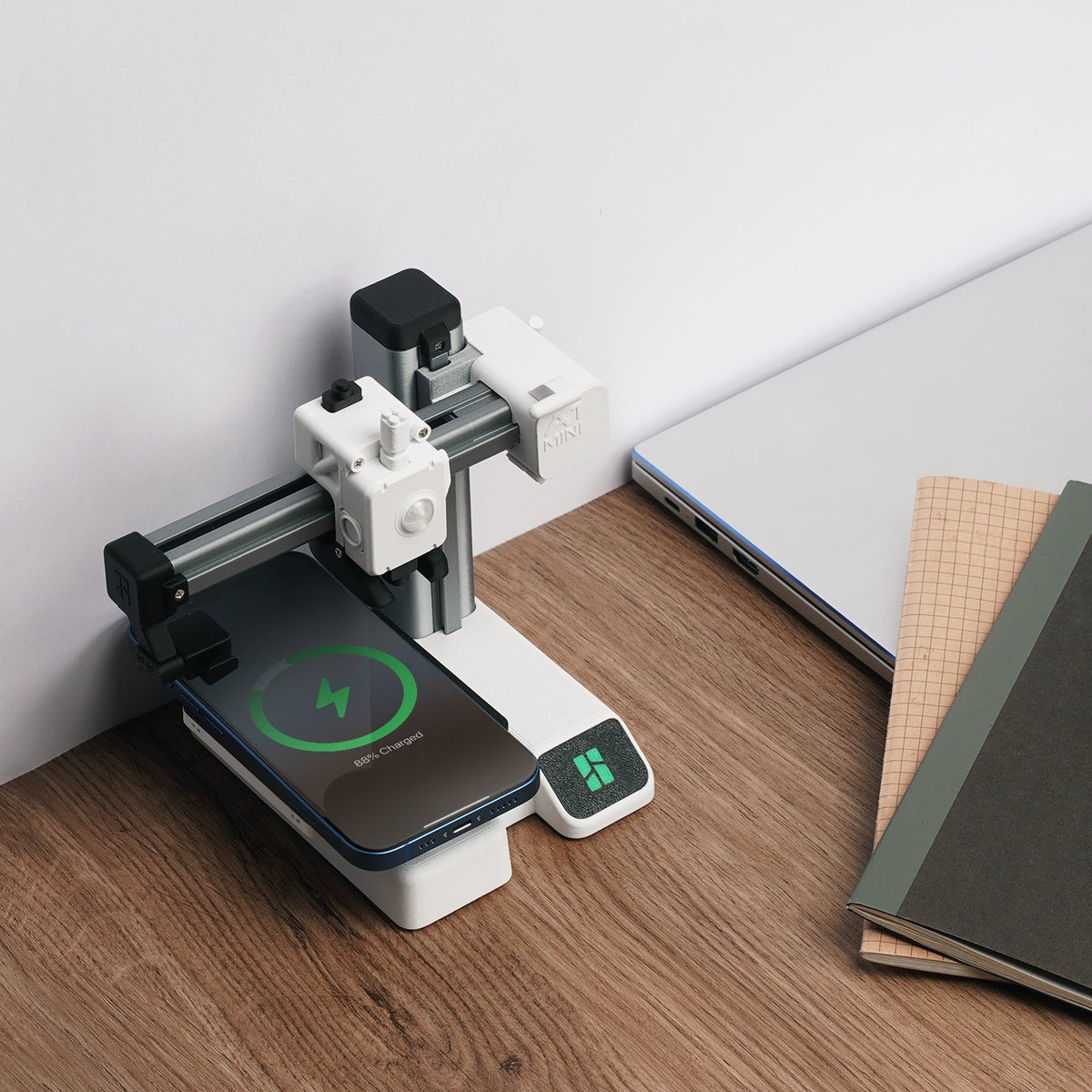

MakerWorld で公開されているモデル「A1 mini Wireless Charger」または「Air Force Command Headquarters Wireless Charger」を、完全に機能するワイヤレス充電器として組み立てるための部品キットです。3Dプリント部品以外のパーツがすべて含まれています。

※本キットに3Dプリント部品は含まれていません。モデルファイルを MakerWorld でダウンロードし、3Dプリント部品はお手持ちの3Dプリンターでプリントしてください。

メーカー品番は K012 です。

対応モデル

• A1 mini Wireless Charger
• Air Force Command Headquarters Wireless Charger

モデルファイルのダウンロードと詳細は MakerWorld でご確認ください。

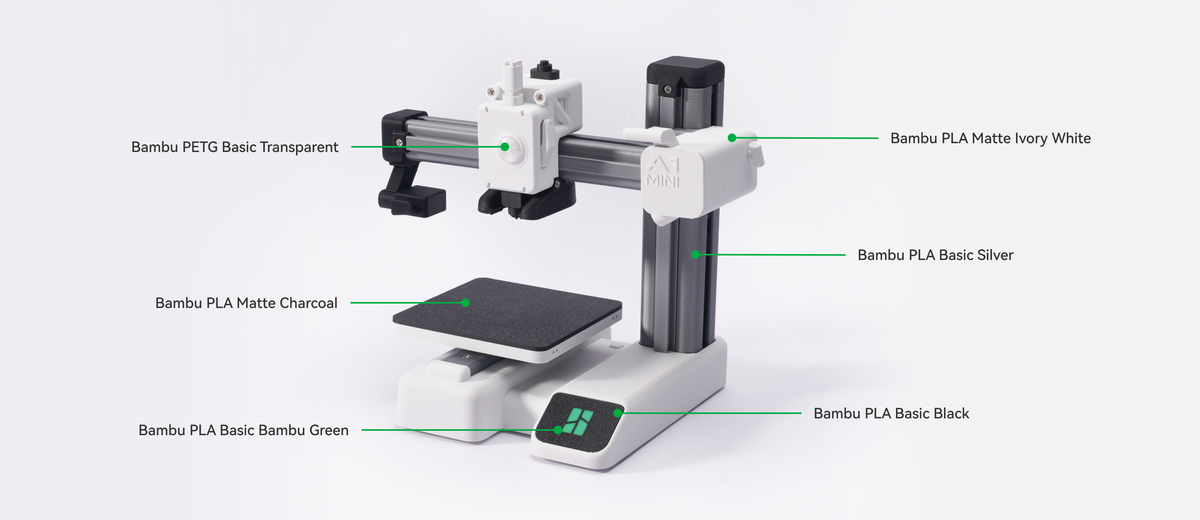

モデル「A1 mini Wireless Charger」について

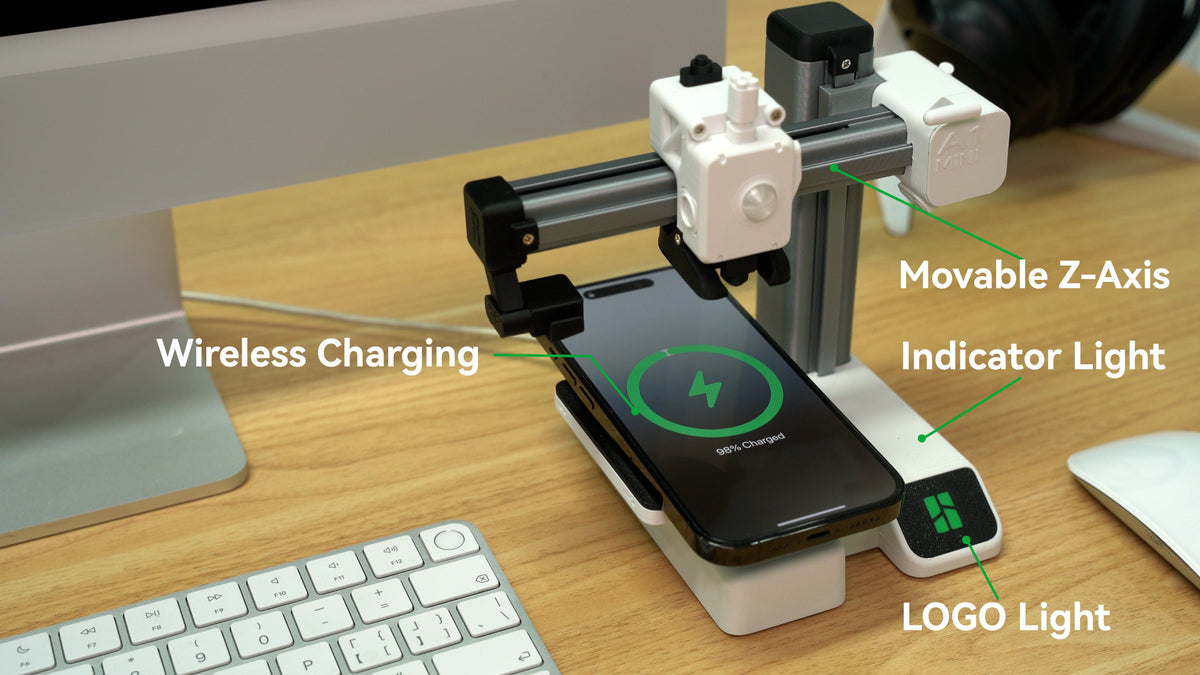

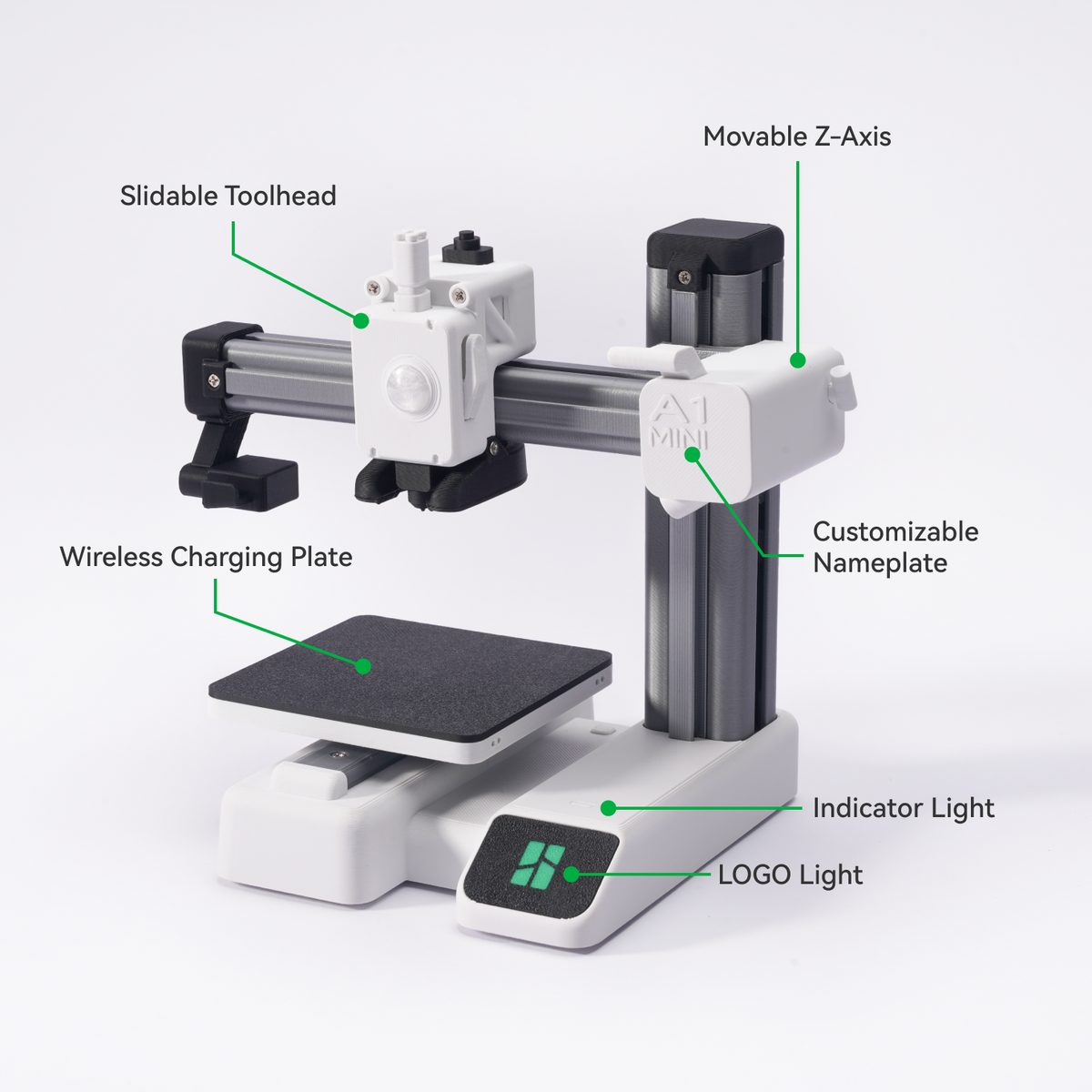

A1 mini 3Dプリンターの外観をベースにデザインされたワイヤレス充電器です。

• Type-C ケーブルを接続して電源を入れ、ワイヤレス充電プレートにスマートフォンを置くと充電が始まります。
• 充電が始まると Z軸が1サイクル上下に動いてプリントの様子を再現し、その間 LOGO ランプとインジケーターランプが点灯します。
• MakerWorld の Make My Sign ツールでネームプレートをカスタマイズできます。

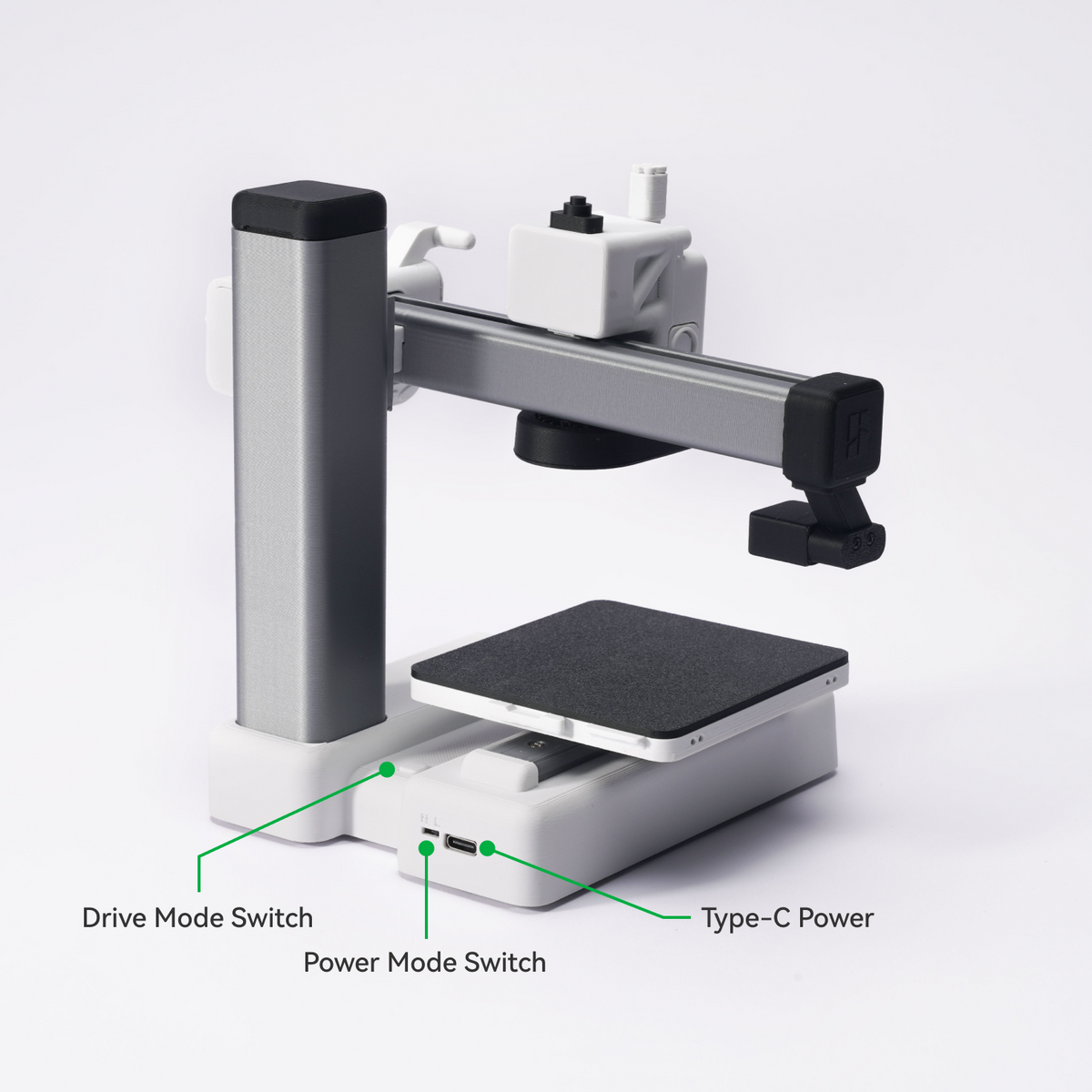

• スマートフォンの過熱やプリントパーツの熱たわみを避けるため、2つの電源モード（高/低）を備えています。
• Z軸移動時の摩擦の違い（フィラメント素材や印刷公差による）に合わせて、2つの駆動モード（モード1・モード2）を使い分けられます。

駆動モード

駆動モードスイッチを押すたびに、モード1～7が順番に切り替わります。

※「A1 mini Wireless Charger」は駆動モード1・2・7にのみ対応しています。モデルの損傷を防ぐため、モード3～6で長時間使用しないでください。

組み立て

おすすめの工具：PHドライバー、透明接着剤、ワイヤーカッター、針鼻サイドカッター、ピンセット、接着剤

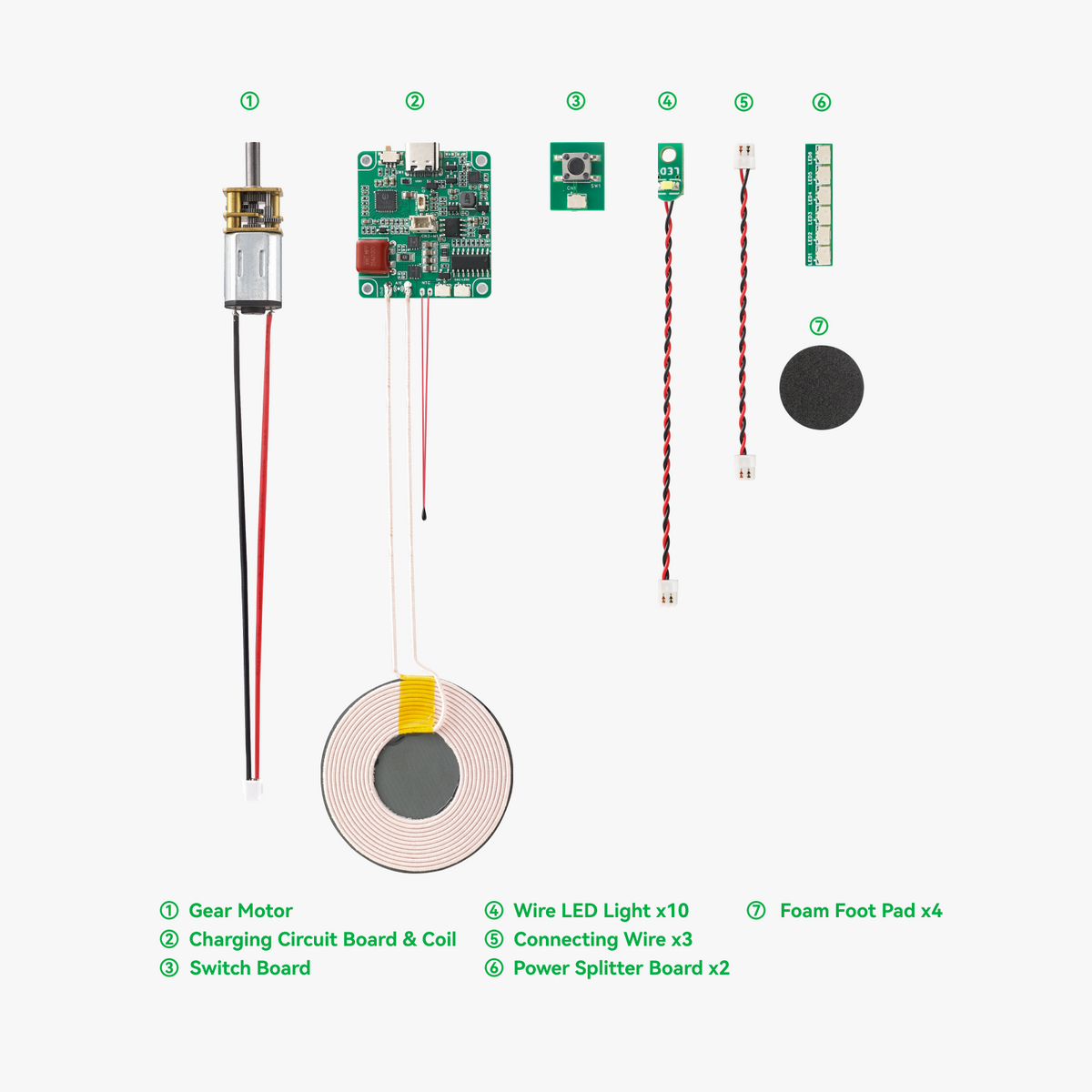

内容物

• N20 ギアモーター ×1
• 回路基板＆コイル ×1
• スイッチボード ×1
• 電線LEDライト ×10（ショート8・ロング2）
• 接続ワイヤー ×3（ショート1・ロング2）
• 電源スプリッターボード ×2
• 発泡フットパッド ×4

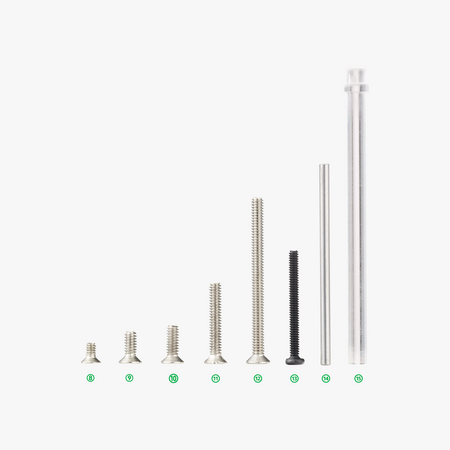

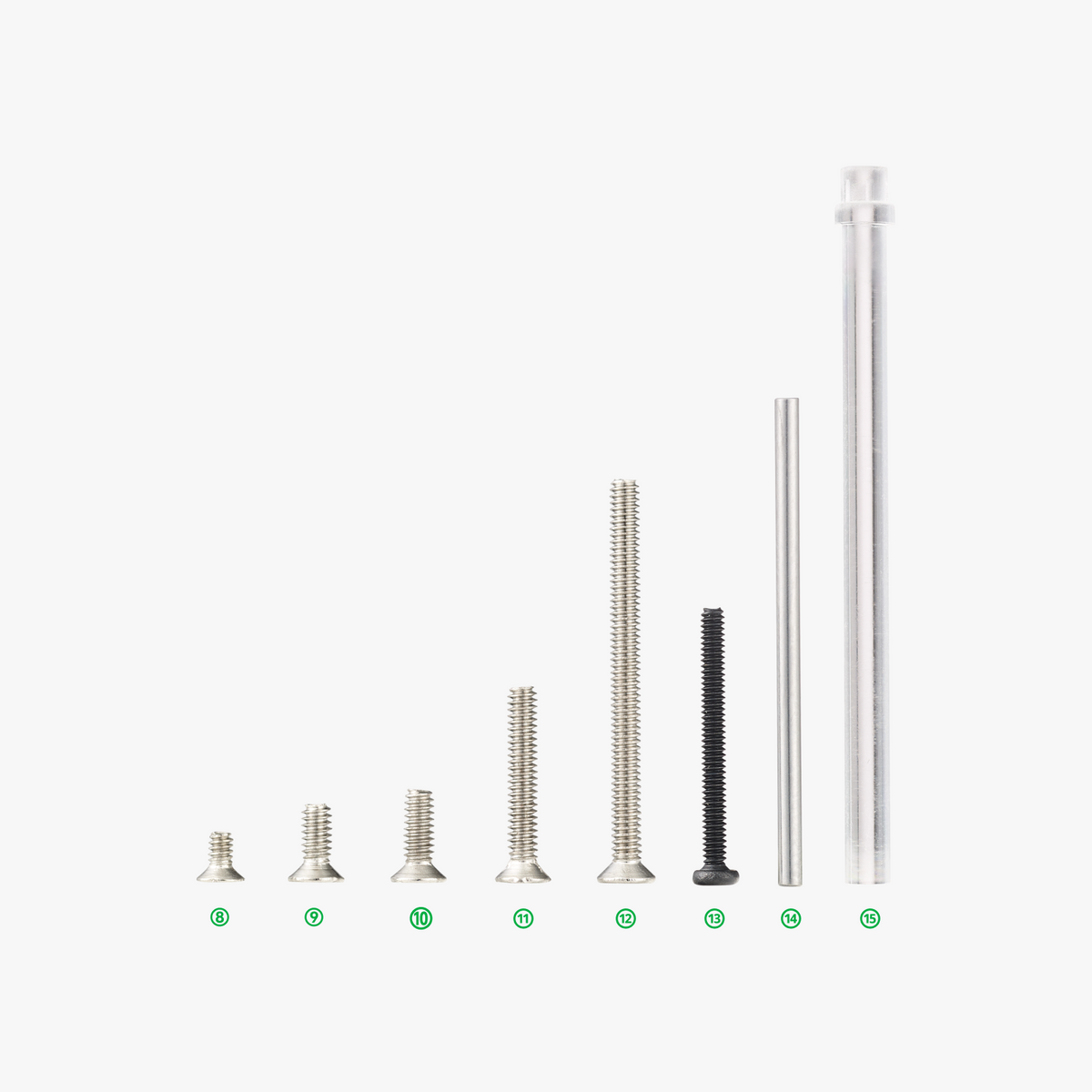

• M1.6×3 CHCS ×2
• M2×5 CHTS ×7
• M2×6 CHTS ×10
• M2×12 CHTS ×15
• M2×25 CHTS ×6
• M1.6×16 BHCS ×14
• M1.5×30 ステンレススチールダボピン ×7
• ライトガイドロッド ×2
