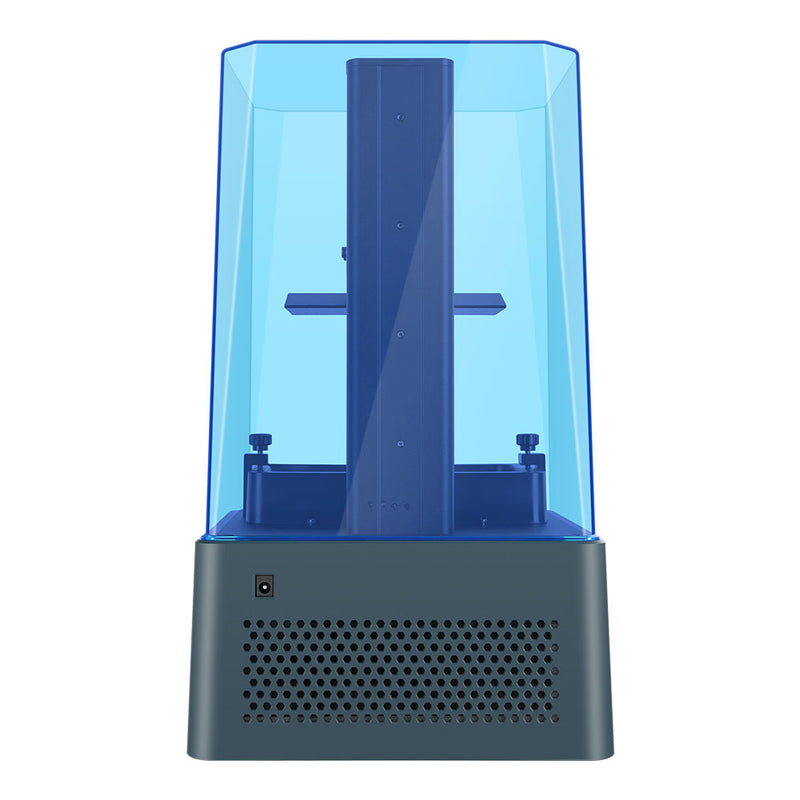

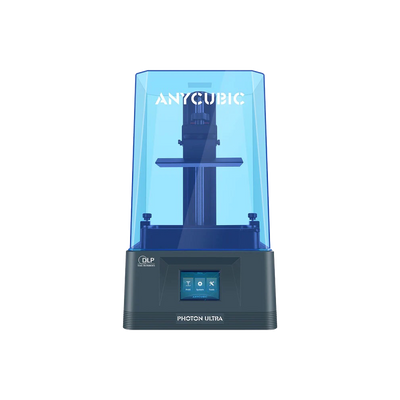

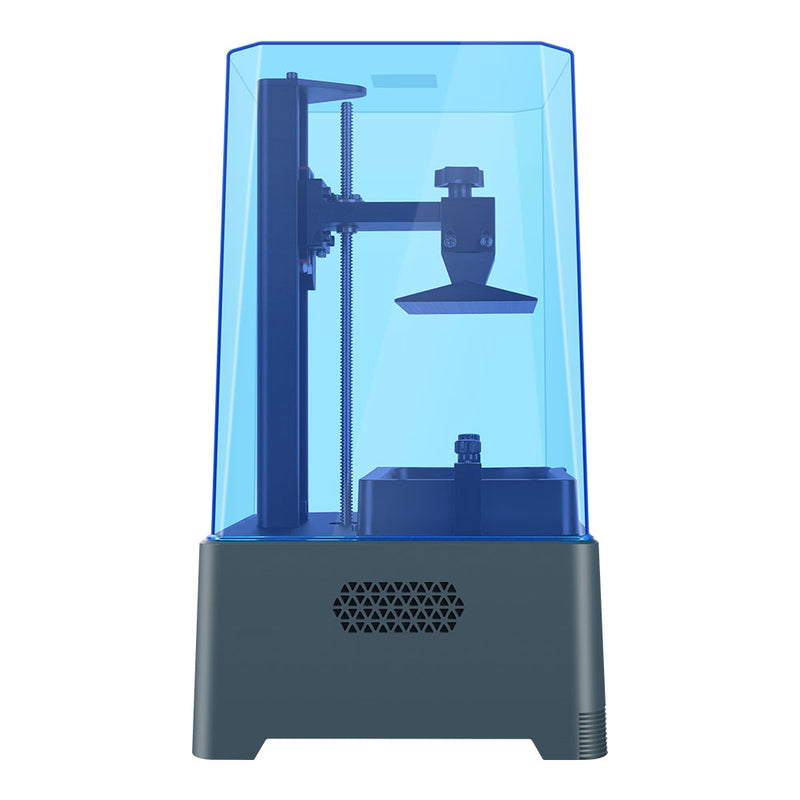

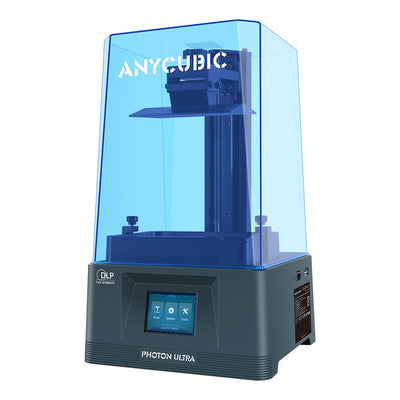

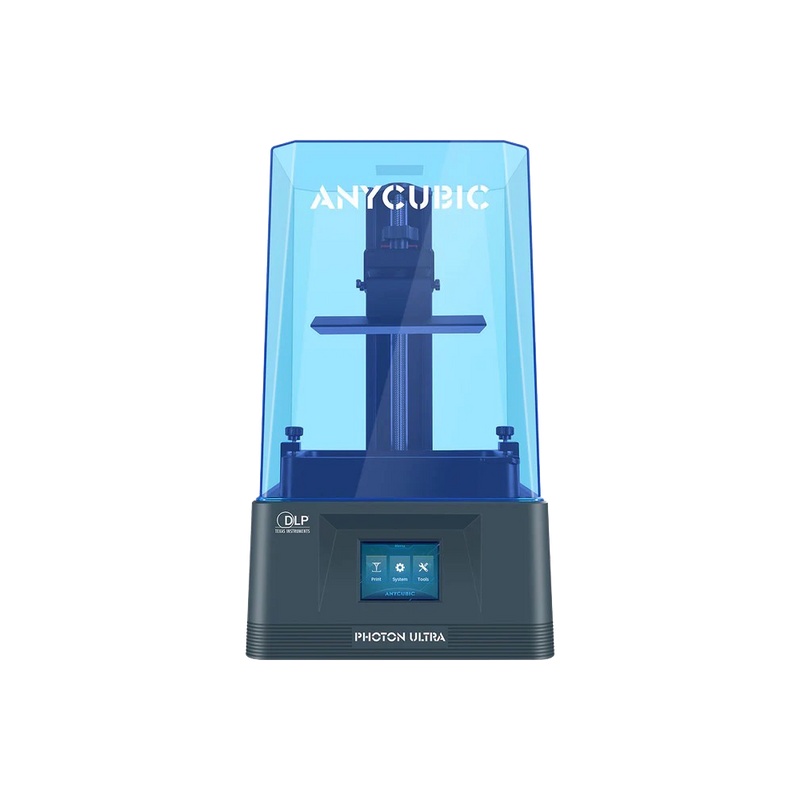

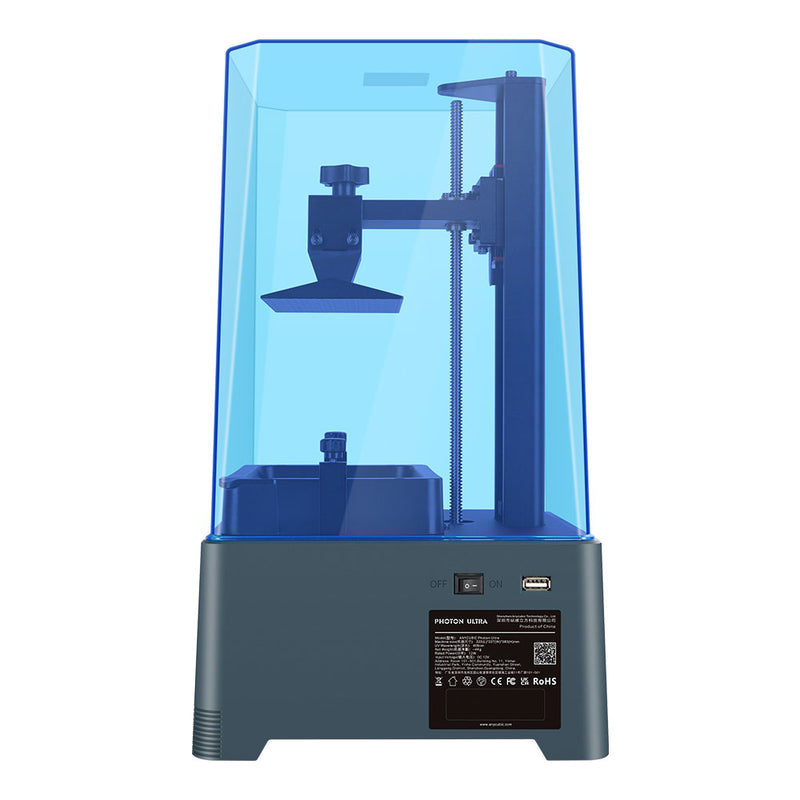

Anycubic 光造形式DLP 3Dプリンター 『Photon Ultra』
商品説明
世界初のDLP方式による民生機用光造形3Dプリンター!
DLP方式とは?
DLPとは『Digital Light Processing』の略で、プロジェクターなどに使用されている技術となります。デジタルミラーデバイスと呼ばれる微小なミラー(画素)を1つ1つ制御することで、画像を表示するという用途で使用されています。
Photon UltraはAnycubicとテキサスインスツルメンツ社の共同開発となります。『DLP』はテキサスインスツルメンツ社の登録商標です。
Texas Instrumentsより引用_DLPチップ
Photon Ultra(DLP)と既存のPhotonシリーズ(LCD)の違いは?
弊社で取り扱いのあるほとんどの光造形3DプリンターはLCD方式を採用しております。このLCD方式とPhoton Ultra のDLP方式の違いについては以下の通りとなります。
LCDとは『Liquid crystal Display』の略で、液晶ディスプレイの事をです。Resin VATをセッティングした時の下にあるLCDパネルの事です。3Dプリンター内部のLEDから発せられるUVライトをこの液晶ディスプレイに当てますが、造形する場所・しない場所をオンオフの切り替えを行いながらレジンに照射させることで印刷を行います。
DLPも同じよ様な事を行いますが、デジタルミラーデバイスの微小な画素部分(ミラー)がいくつもあり、この1つ1つがレジンを硬化させるかさせないかを制御する為、非常に細かいUVライトを照射できます。
また、同じようにUVライトをレジンに当てますが、比較すると硬化させない部分にUVライトの光が漏れにくいのがDLP方式となります。
分かりやすい様に同じサイズのAnycubicの3Dプリンターで比較してみましょう!
大きく変わるところは出力できる造形サイズの大きさと解像度の部分となります。
この上のスペック表を見る限りでは Photon Mono の方が優れていると判断してしまいます。ですが、下の画像を見てください!
↑↑ こんなにディティールの差が!! ↑↑
Photon Ultraの方が細部までしっかりと表現が出来ています!!
その理由は先に述べた通り、
DLP方式は、硬化させたくない部分の光漏れをゼロにすることができるが、LCD方式ではゼロにできない!
これに尽きます。光漏れを防げることによりぼやけたディテールにならないのが利点です。
ランニングコストに優れている!
Photon Ultraは消耗品についても優しいです。
LCDパネルの平均寿命は約2,000時間であるのに対し、DLP部分の平均寿命はなんと20,000時間以上であります。パーツ交換の際にかなりの値段がするLCDパネルですが、その部分がDLPに代わるだけでかなりのコスト削減が可能です。
また、こちらのDLPプリンターは平均消費電力も8.5W(定格電力は12W)と少ない設計の為、熱の放出が少なくなっており本体に対しても優しい設計になっております。熱は冷却ファンを必要とせずにラジエーターを介して放散され、ユーザーに非常に静かな印刷環境を保証します。

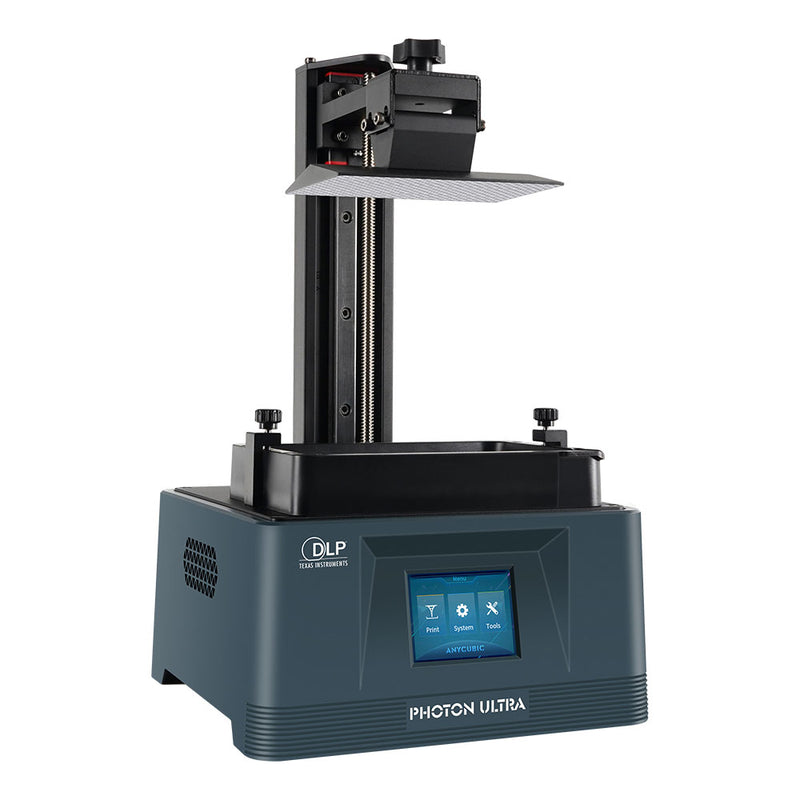

造形物との接着性と容易に取り外しができる新設計のビルドプレート
造形物の脱落を起こしにくくする為に、チェッカーパターンに刻印されたビルドプレートを採用!また同時に造形物を簡単にビルドプレートから取り外すことができるように設計されております。

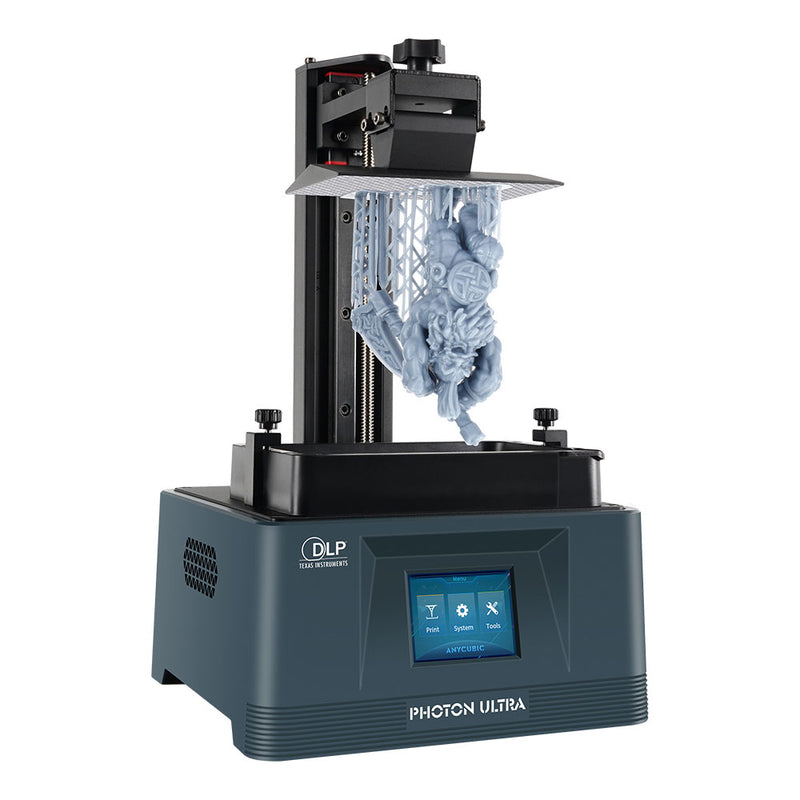

以下はPhoton Ultraにて造形された作品です。anycubic社がkickstarterに出品したサイトより引用

Anycubic公式Youtubeより引用
<製品仕様>
■本体サイズ:222 mm(L)227 mm(W)383 mm(H)
■本体重量:4kg
■造形方式:DLP(デジタル光処理)
■造形材料:UV硬化樹脂
■ビルドサイズ:102.4 mm(L)57.6mm(W)165mm(H)
■解像度: 1280-720
■XY解像度:80um(0 .080mm)
■Z軸解像度: 0 .01mm
■層の厚さ:0 .01-0 .15mm
■印刷速度: 1 .5S /レイヤー最大60mm / h
■操作: 2.8インチタッチスクリーン
■接続: USB
■AC入力:100~240 V、50/60 Hz
■消費電力:約12W
■英語取扱説明書
<ソフトウェア>
■ファイル形式:stl
■制御形式:.Gcode
■スライスソフトウェア:ANYCUBIC Photonワークショップスライサー
操作方法がわからない場合どうしたらよいですか
当社では機種によりマニュアルをご用意しております。
また、人気の機種は公式youtube動画などで操作方法やトラブルシューティングをご案内しております。
技術部門にてまとめた質問集がございますので、こちらもご参照ください。
出力に関するトラブルシューティングの記載もございます。
https://skhonpo.zendesk.com/hc/ja
レジン洗浄後の水やアルコールはどうすればよいですか
水洗いレジンを洗浄した水は、下水への直接排水は推奨しておりません。レジンの成分上、直接の排水も法的には問題ございませんが、環境に対して全く影響がないわけではございません。
極力太陽光に当てて沈殿したレジンを濾過した後に排水いただく、もしくは紙に吸い込ませてから廃棄を推奨しております。
通常のレジンを洗浄したアルコールにつきましは、紙に吸い込ませてからの廃棄を推奨しております。
在庫待ち商品と在庫のある商品は一緒に変えますか
当社では1カート(ご注文)1配送のシステムとなっております。1つのご注文につき、1回のご配送でございますので、ご注文番号内全ての商品がご用意できたらの発送となっております。
また、在庫のない商品は「ご予約」はできず『入荷したら通知を受ける』にチェックを入れていただきますと入荷時にメールにてご案内いたしますので、再度ご来店いただきお買い求めくださいませ。
FEPフィルム交換の時期について
FEPフィルムは明らかな傷(穴)もしくは白化が進んでいたら取り換えてください。
FEPフィルムの取換方法⇒https://youtu.be/aTlP6MQNW7E
LCDパネル交換の時期について
一般的にRGBパネルの寿命は500~1000時間、モノクロパネルの寿命は1500時間~2000時間と言われています。(メーカー公表値)
しかし、強いUVの機種はパネル裏側もかなり熱くなり300時間~500時間経たず壊れる場合もありますので、黒い点の増加及び照射強度が劣化し始めて出力の失敗が見られるようになったら交換してください。
消耗品対応一覧表
Phrozen Shuffle他シリーズ
Shuffle | ||||||||
---|---|---|---|---|---|---|---|---|
Lite | 2018 | 2019 | XL 2018 | XL 2019 | XL 2020 | 4K | Transform | |
PhrozenレジンVAT 5.5インチ | 〇 | 〇 | 〇 | × | × | × | 〇 | × |
レジンVAT XL用 | × | × | × | 〇 | 〇 | 〇 | × | × |
プラットフォーム Sonic Mini用 | × | × | × | × | × | × | × | × |
プラットフォーム Sonic/Shuffle用 | 〇 | 〇 | 〇 | × | × | × | 〇 | × |
プラットフォーム XL用 | × | × | × | 〇 | 〇 | 〇 | × | × |
プラットフォーム Sonic/Shuffle用 『サンブラ加工済』 | 〇 | 〇 | 〇 | × | × | × | 〇 | × |
プラットフォーム XL用 『サンブラ加工済』 | × | × | × | 〇 | 〇 | 〇 | × | × |
LCDスクリーン Shuffle2019/Lite用 | 〇 | × | 〇 | × | × | × | × | × |
LCDスクリーン Shuffle2018用 | × | 〇 | × | × | × | × | × | × |
LCDスクリーン Shuffle XL2018/2019/2020用 | × | × | × | 〇 | 〇 | 〇 | × | × |
LCDスクリーン Shuffle 4K用 | × | × | × | × | × | × | 〇 | × |
LCDスクリーン Shuffle Transform用 | × | × | × | × | × | × | × | 〇 |
Wanhao製A4サイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | × |
Wanhao製A5サイズ FEPフィルム 3枚セット | 〇 | 〇 | 〇 | × | × | × | 〇 | × |
Elegoo製A5サイズ FEPフィルム 5枚セット | 〇 | 〇 | 〇 | × | × | × | 〇 | × |
Peopoly製A4サイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | × |
Peopoly製Phenomサイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
Formware3D | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
Phrozen Sonicシリーズ
Sonic | Mini | Sonic 4K | Mini 4K/SK Edition | XL 4K | Mighty 4K | |
---|---|---|---|---|---|---|
PhrozenレジンVAT 5.5インチ | 〇 | 〇 | 〇(納品時付属の方がやや大きい) | 〇(納品時付属の方がやや大きい) | × | × |
レジン金属VAT XL用 | × | × | × | × | 〇 | 〇 |
プラットフォーム Sonic Mini用 | × | 〇 | 〇(納品時付属の方がやや大きい) | 〇(納品時付属の方がやや大きい) | × | × |
プラットフォーム Sonic/Shuffle用 | 〇 | × | × | × | × | × |
プラットフォーム XL用 | × | × | × | × | 〇 | × |
プラットフォーム Sonic/Shuffle用 『サンブラ加工済』 | 〇 | × | × | × | × | × |
プラットフォーム XL用 『サンブラ加工済』 | × | × | × | × | 〇 | × |
LCDスクリーン Sonic用 | 〇 | × | × | × | × | × |
LCDスクリーン Sonic Mini用 | × | 〇 | × | × | × | × |
LCDスクリーン Sonic 4K用 | × | × | 〇 | × | × | × |
LCDスクリーン Sonic Mini 4K用 | × | × | × | 〇 | × | × |
LCDスクリーン Sonic XL 4K用 | × | × | × | × | 〇 | × |
× | × | × | × | × | × | |
Wanhao製A4サイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
Wanhao製A5サイズ FEPフィルム 3枚セット | 〇 | 〇 | 〇 | 〇 | × | × |
Elegoo製A5サイズ FEPフィルム 5枚セット | 〇 | 〇 | 〇 | 〇 | × | × |
Peopoly製A4サイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
Peopoly製Phenomサイズ FEPフィルム 2枚セット FEPフィルム | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
Formware3D | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
sonic mega8k |
sonic mini8k |
sonic Mighty8k | |
---|---|---|---|
PhrozenレジンVAT 5.5インチ | × | × | × |
レジン金属VAT XL用 | × | × | × |
プラットフォーム Sonic Mini用 | × | × | × |
プラットフォーム Sonic/Shuffle用 | × | × | × |
プラットフォーム XL用 | × | × | × |
プラットフォーム Sonic/Shuffle用 『サンブラ加工済』 | × | × | × |
プラットフォーム XL用 『サンブラ加工済』 | × | × | × |
LCDスクリーン Sonic用 | × | × | × |
LCDスクリーン Sonic Mini用 | × | × | × |
LCDスクリーン Sonic 4K用 | × | × | × |
LCDスクリーン Sonic Mini 4K用 | × | × | × |
LCDスクリーン Sonic XL 4K用 | × | × | × |
〇 | × | × | |
Wanhao製A4サイズ FEPフィルム 2枚セット | × | 〇 | 〇 |
Wanhao製A5サイズ FEPフィルム 3枚セット | × | × | × |
Elegoo製A5サイズ FEPフィルム 5枚セット | × | × | × |
Peopoly製A4サイズ FEPフィルム 2枚セット | × | 〇 | 〇 |
Peopoly製Phenomサイズ FEPフィルム 2枚セット FEPフィルム | 〇 | 〇 | 〇 |
Formware3D | 〇 | 〇 | 〇 |
Elegoo社製品
Mars Pro | Mars2 Pro | Saturn | SaturnS | mars3 | |
---|---|---|---|---|---|
ELEGOO製Mars Pro用 レジンVAT2個セット | 〇 | 〇 | × | × | × |
レジン金属VAT XL用 | × | × | 〇(取り付けは可能) | × | × |
ELEGOO製Mars Pro用 ビルドプレート | 〇 | 〇 | × | × | × |
ELEGOO製Mars Pro用 2KLCDスクリーン | 〇 | × | × | × | × |
Wanhao製A4サイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 |
Wanhao製A5サイズ FEPフィルム 3枚セット | 〇 | 〇 | × | × | 〇 |
Elegoo製A5サイズ FEPフィルム 5枚セット | 〇 | 〇 | × | × | 〇 |
Peopoly製A4サイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 |
Peopoly製Phenomサイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 |
Formware3D | 〇 | 〇 | 〇 | 〇 | 〇 |
Anycubic社製品
Photon Mono | Photon Mono X | Photon Mono SE | Photon Mono M3 | Photon Mono M3 PLUS | Photon Mono M3 MAX | |
---|---|---|---|---|---|---|
Photon Mono用レジンVAT 2個セット | 〇 | × | 〇 | × | × | × |
Photon Mono X用レジンVAT | × | 〇 | × | × | × | × |
Photon Mono SE用レジンVAT | 〇 | × | 〇 | × | × | × |
Photon Mono用 プラットフォームモジュール | 〇 | × | × | × | × | × |
Photon Mono X用 プラットフォームモジュール | × | 〇 | × | × | × | × |
Photon Mono SE用 プラットフォームモジュール | × | × | 〇 | × | × | × |
Photon Mono用LCDスクリーン | 〇 | × | × | × | × | × |
Photon Mono SE用LCDスクリーン | × | × | 〇 | × | × | × |
Wanhao製A4サイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 | × |
Wanhao製A5サイズ FEPフィルム 3枚セット | 〇 | × | 〇 | 〇 | 〇 | × |
Elegoo製A5サイズ FEPフィルム 5枚セット | 〇 | × | 〇 | 〇 | 〇 | × |
Peopoly製A4サイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 | × |
Peopoly製Phenomサイズ FEPフィルム 2枚セット | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
Formware3D | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
